차양장치의 역할 및 효과

기존에는 직사광선을 막기 위하여 창호 내부에 설치하여 태양빛을 조절 하였다

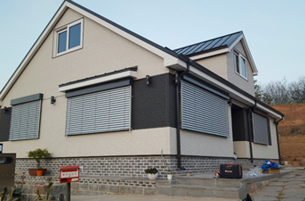

하지만 탄소 및 에너지의 중요성이 대두 되면서 빛 뿐만 아니라 에너지의 컨트롤이 가능한 외부차양이 확산되고 있다.

외부차양 설치와 미설치시 실내온도차이

차양이 설치된 내부의 유리표면 온도를 적외선 열화상 카메라로 동일 공간을 측정한 결과
외부차양이 설치된 곳은 온도가 설치되지 않은 곳의 온도에 비하여 약 4~5℃ 낮음

(자료출처 건기원)

외부차양 VS 무차양

5℃의 내부 온도차이를 보임

외부차양의 블라인드 각도

4℃의 내부 온도차이를 보임

  • 주광최적형이란?

    주광최적형 외부전동블라인드는 창호 외부에 설치되는 가변형 차양으로 기존의 외부차양의 장점인 일사 조절을 통한 냉방부하 저감과 이산화탄소 저감 효과에 더하여 블라인드의 상하가 다르게 조절됨으로 주광의 실내 유입을 최적화하여 냉방 부하 절감을 위해 블라인드 작동 시 실내로의 주광 유입 감소로 초래되는 조명부하 증가를 방지함으로써 에너지 절약 효과를 최대화하여 냉방 에너지 절감 및 실내 광 쾌적성 증대를 도모할 수 있게 해주는 일사 조절장치임.

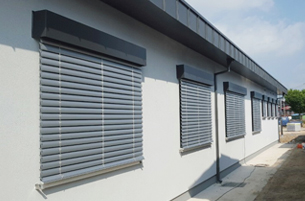

    실내가 아닌 건물 외측에 설치되는 복수의 블라인드 날개를 구성함으로써, 건물 내로 들어오는 빛 조절이 용이하고, 이로 인해 건물 내 냉·난방비를 절감할 수 있으며, 사용자의 사생활 보호 기능을 향상시킬 수 있으며 건물 외부 디자인을 미려하게 하는 것이 가능함.

    슬렛의 개방 각도를 상하가 다르게 분리 조절함으로써 불쾌 현휘 발생은 방지하고 주광의 유입을 통하여 조명부하 개선 및 쾌적성을 증대하고, 냉방은 물론 조명 에너지 절약 효과로 녹색 건축물 실현을 위한 가장 효율적인 수단의 하나임

주광최적형 성능 및 적용범위

과도한 일사유입에 의하여 재실자에 대한 불쾌 현휘를 방지하기위해 주광최적형 블라인드 상부 슬랫의 각도는 수평기준으로 0 도에서 -90 도의 범위에서 조절되어야 하며, 상부 슬랫의 구성은 시선의 중심 높이인 바닥에서 약 1.9 미터 이상 부분이 권장된다.

  • 블라인드 작동

    모터에 의해 전동으로 작동되며, 제어방식은통합제어와 개별제어 방식이 가능하다.

  • 동력전달장치

    단일모터에 의해 구동되며, 슬랫의 상하부가 각각 연결된 사다리끈을 별도의 구동부에 연결하여 상하부의 개방각도를 다르게 조정해준다.

  • 적용범위

    (1) 각 창호에 전동블라인드 시스템과 조합되어 적용된다.
    (2) 최적으로 적용되기 위해 모터는 상부박스에 결합하여 설치한다.
    (3) 모터 내부에 리미트와 감속기 및 브레이크 장치가 내장되어 있어야 한다.

주광최적형(Motion)
  • Open Motion

    태양의 고도가 높을 때 또는 흐린 날 채광의 실내 유입을 최대로 함.

  • Raise Motion

    태양의 고도가 낮을 때 또는 사생활 보호를 원할 때 하단은 닫아서
    불쾌 현휘가 발생하는 것을 방지하면서 상단은 열어서 주광의 실내
    유입을 최대로 함.

  • Lower Motion

    여름철 슬랫을 모두 닫음으로써 냉방부하 절감을 최대로 함.

  • Reverse Motion

    영사 스크린 등을 사용할 경우 하단은 열고 상단은 닫음으로써
    교육 및 회의 등을 용이하게 함.

주광최적형(구조)

신재생 에너지의 구분
슬랫 폭 최소 폭 최대 폭 최대 높이 최대 면적 최대 허용풍속
83㎜ 600㎜ 4,000㎜ 4,500㎜ 12㎡ 40㎧
주광최적형 - 케이블타입 3D

주광최적형 - 케이블타입 부품도

  • HEAD BOX COVER
  • HEAD BOX BRACKET
  • AL. EXTRUDE SHAFT
  • EXTERNAL BLIND MOTER
  • BLIND SPOOL
  • STAINLESS BOLT/NUT
  • L_TYPE BRACKET
  • CABLE TENSION SPRING
  • PLASTIC HEAD BOX CAP
  • CABLE
  • HEAD BOX
  • LADDER STRING
  • LIFT TAPE
  • AL. SLAT
주광최적형 - 가이드레일타입 3D

주광최적형 - 가이드레일타입 부품도

  • HEAD BOX COVER
  • HEAD BOX BRACKET
  • AL. EXTRUDE SHAFT
  • EXTERNAL BLIND MOTER
  • BLIND SPOOL
  • STAINLESS BOLT/NUT
  • L_TYPE BRACKET
  • PLASTIC EYELET
  • PLASTIC HEAD BOX CAP
  • GUIDE RAIL & BRACKET
  • HEAD BOX
  • LADDER STRING
  • LIFT TAPE
  • AL. SLAT
  • 시험성적서
    KC전기인증
  • 시험성적서
    KC전기인증
  • 시험성적서
    능동형 외부차양_all Close
  • 시험성적서
    능동형 외부차양_all Open
  • 시험성적서
    리프트끈
  • 시험성적서
    블라인드 슬랫(알루미늄)
  • 시험성적서
    슬랫(금속)
  • 시험성적서
    풍속테스트
