건축 내ㆍ외장재의 대표적인 친환경 소재

Tera-Solid

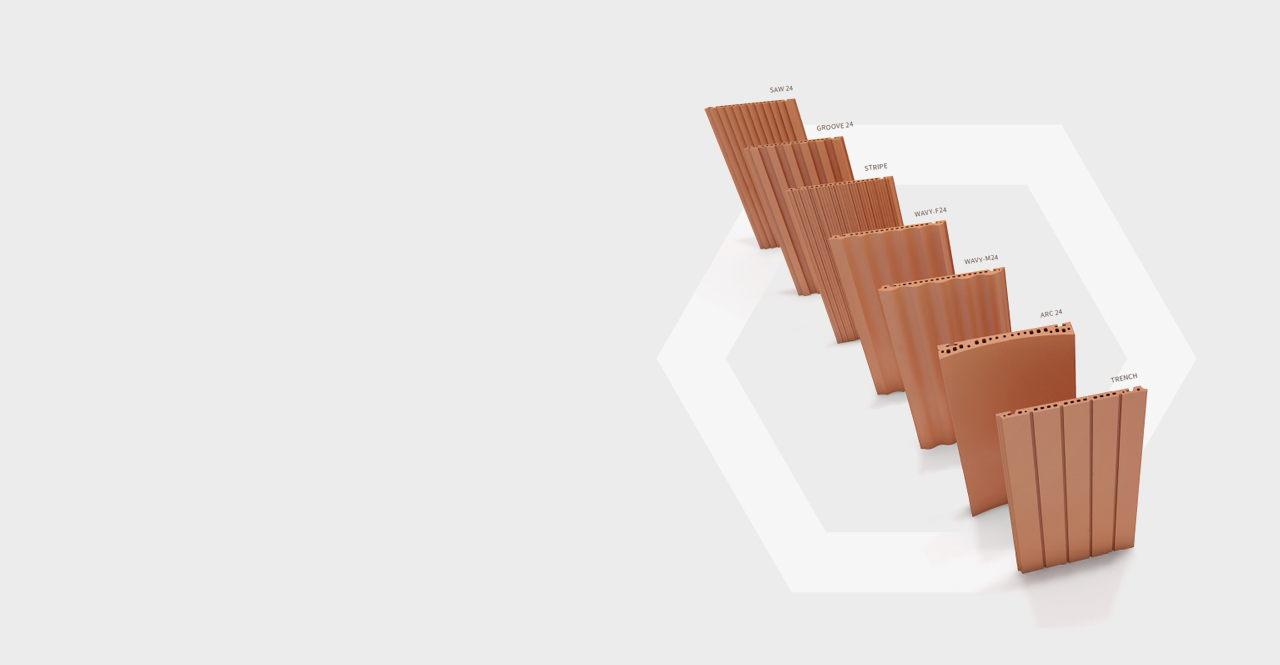

테라코타패널 스마트 브릭

Tera-Solid

Q마크 Korea Q-mark system
Quality Control ISO 10546
ISO 13006
불연성 Non-combustible
흡수율 Water Absorption <6%
차수기능 Water Proofing System
내풍압, 내진테스트 (테라솔리드 기준) ASTM Mock-up Test
한국 & 미국특허 Patent of Korea & USA
꺽임강도 Breaking Strength : 1809N
내오염성 4급 Resistance to Staining
유해물질 물검출 Lead & Cadium Release

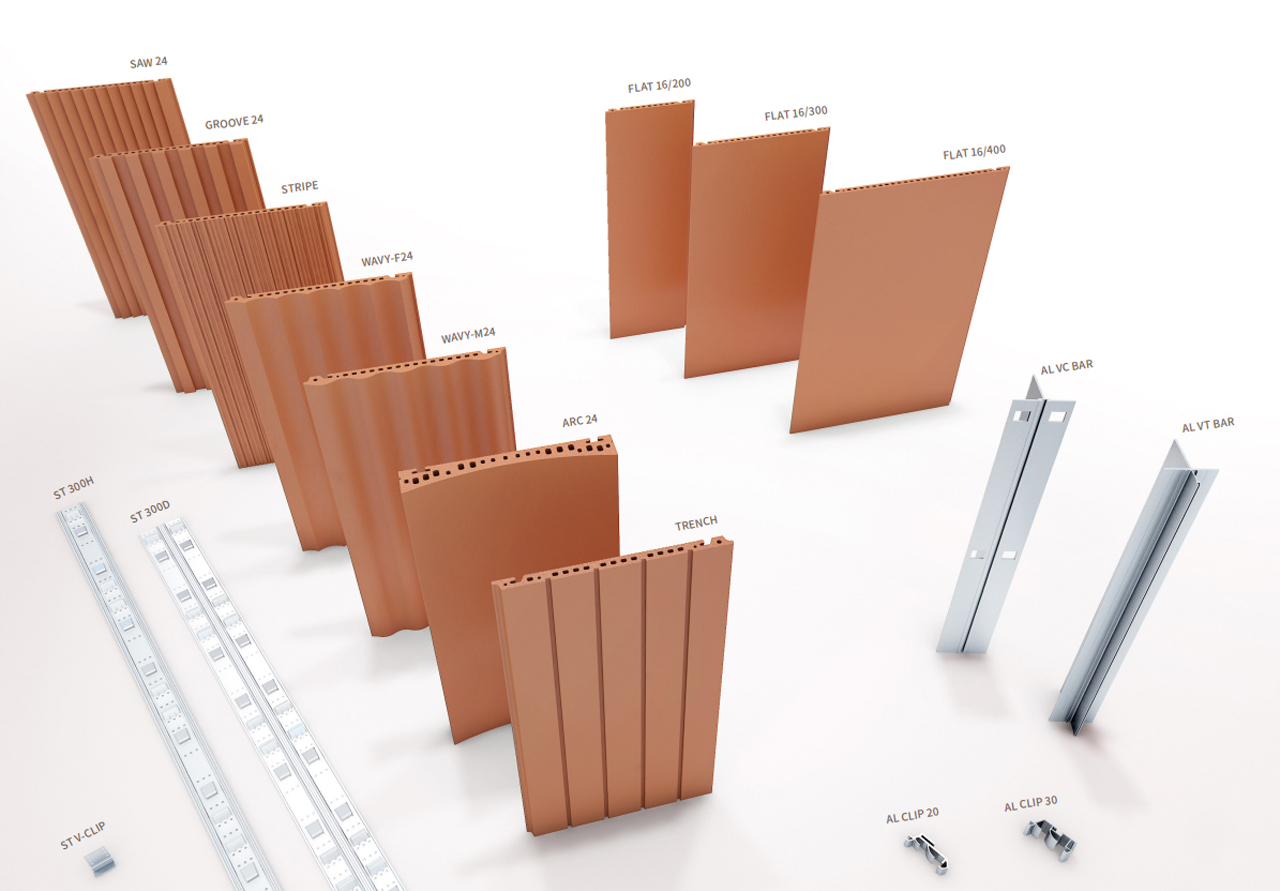

제품

TERA-SOLID란?

테라솔리드는 인체에 유해한 화학물질이 전혀 없는 순수점토를 1200℃이상으로 구워내어 충격에 강하고, 판넬의 변색, 수축팽창, 뒤틀림이 거의 없으며, 색상 및 질감이 자연스러워 금속 및 콘크리트의 외장재와 잘 어울려, 모던하면서도 중후한 디자인을 제공합니다.

색상

NATURAL

120 LIGHT SANDY
110 SANDY
210 CAPPUCCINO
310 LIGHT RED
320 BURGUNDY
520 LIGHT GRAY
500 GRAY
510 DARK GRAY
401 CHOCOLATE
420 SPAIN RED

Glazed [CUSTOM ORDERS ONLY 주문제작]

PANTONE 1955
PANTONE 7733
PANTONE 2747
PANTONE BLACK
PANTONE 130
PANTONE WHITE

규격

Tera-Solid 테라솔리드 품질 규격

제품상세
CHARACTERISTICS 특성				STANDARD ISO 13006	TERA PANEL		REFERENCE
Sample Production	1	Sampling and basis for acceptance 샘플링의 기본적 수용		Not applicable 해당없음	Not applicable 해당없음		ISO 10545-1
1. Dimensions & surface quality 치수와 표면	2.1	Surface quality 표면 품질		95% 이상	98%		ISO 10545-2
	2.2	Length and width 가로와 세로 수치		±2.0% 이내	-0.19%		ISO 10545-2
	2.3	Thickness 두께 공차		±10% 이내	16.1mm		ISO 10545-2
2. Physical properties 물리적 특성	3.1	Water absorption 함수율		3.0%<E≤6.0%	4.40%		ISO 10545-3
	4.1	Breaking strength 파괴 강도	breaking strength 휨파괴 저항	950N이상	1809N		ISO 10545-4
	4.1	Breaking strength 파괴 강도	modulus of rupture 파열 계수	20N/㎣이상[개별18N/㎣이상]	33.8N/㎣		ISO 10545-4
	5.1	Impact resistance 충격저항		Report test result	0.79		ISO 10545-5
	6.1	Abrasion resistance 내 마모성	unglazed 무유	393㎣이내	147㎣		ISO 10545-6
	7.1	Abrasion resistance 내 마모성	glazed 시유	Report test result	6 Mohs		ISO 10545-7
	8.1	Linear thermal expansion 선 팽창		Report test result	7.7 x 10-6/℃		ISO 10545-8
	9.1	Thermal shock resistance 열 충격 저항		Report test result	이상없음		ISO 10545-9
	10.1	Moisture expansion 수분 팽창		Report test result	0.192mm/m		ISO 10545-10
	11.1	Crazing resistance 유약표면 저항		Report test result	해당 없음		ISO 10545-11
	12.1	Frost resistance 내 동해성		Report test result	이상 없음		ISO 10545-12
	16.1	Small colour differences 작은 색상 차이		Report test result	Conforms		ISO 10545-16
3.Chemical properties 화학적 특성	13.1	Resistance to acid and alkalis 산 및 알칼리에 대한 저항		Report test result	내산성	이상없음	ISO 10545-13
	13.1	Resistance to acid and alkalis 산 및 알칼리에 대한 저항		Report test result	내알카리성	이상없음	ISO 10545-13
	14.1	Resistance to staining 내 오염성	unglazed	Report test result	Class 4		ISO 10545-14
	14.1	Resistance to staining 내 오염성	glazed	min.class 3	해당없음		ISO 10545-14
	15.1	Lead and cadmium release 유해물질 검출여부		납, 카드뮴 검출여부	불검출		ISO 10545-15
4. Mock-up Test Report	17.1	ASTM E 330 내 풍압 성능 Standard test method for structural performance of exterior windows, doors, skylights and curtain walls by uniform static air pressure difference			No Problem		300120016기준 ※테스트리포트 별도제공 / Mock-up test report can be provided upon request
4. Mock-up Test Report	17.2	AAMA 501.4 내진 성능 Standard test method for water penetration of windows, curtain walls and doors using dynamic pressure			No Problem
