열교차단재

창호주위 열교차단재

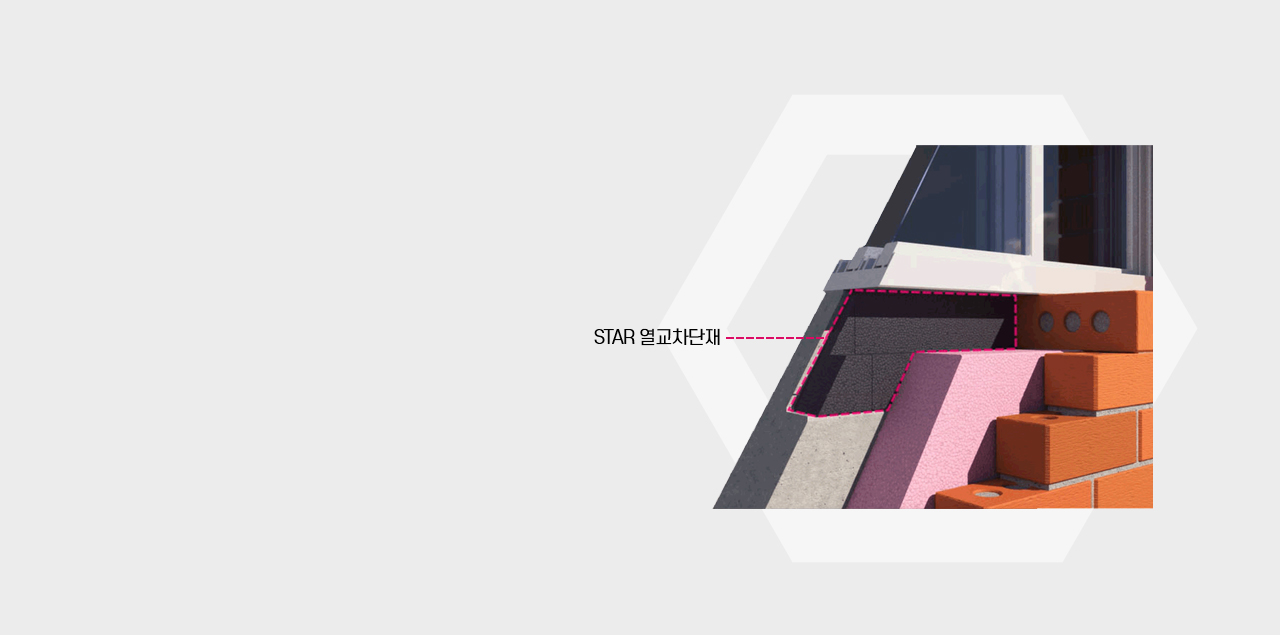

STAR 열교차단재

“휴먼하우스의 시작, STAR 열교차단재가 함께합니다.”

창주위 단열의 연속성을 제공하여 열교차단 및 곰팡이 발생을 억제하고
콘크리트와 일체화하여 시공 편의성을 높이는 제품이다

복합단열 단열재 STAR열교차단재

용도

창호주위 열교차단재

특장점

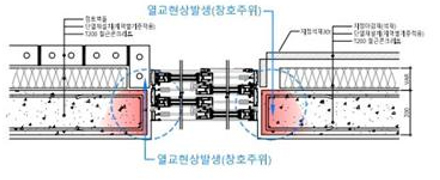

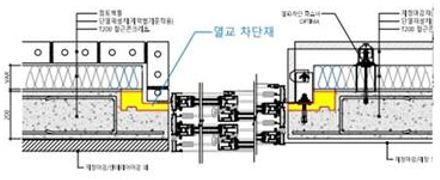

제품요약도면
구분 기존 공법 열교차단재 적용
설계

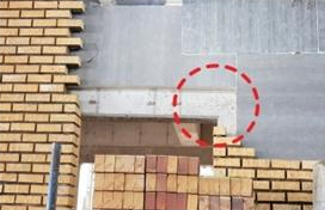

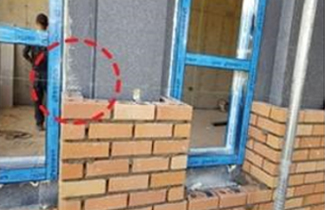

적용 사진
특징
  • 창호 주위 결로 및 곰팡이 발생
  • 단열결손으로 건축물 에너지 효율 저감
  • 공사기간 유연성 미확보

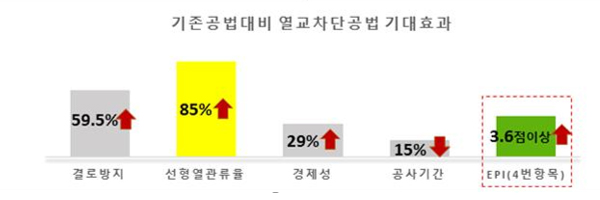

  • 창호 주위 결로 및 곰팡이 억제
  • 건축물 에너지 효율 향상
  • 공사기간 단축(유연성 확보)
공정 관리 골조공사(10일)→치장벽돌쌓기(6일)→창호공사(2일)→마감공사(마감작업)/공사기간(18일) 골조공사(10일)→창호공사(2일)→마감공사(치장벽돌쌓기,마감작업 동시진행)/공사기간(12일)
공정 관리

시공방법

STAR 열교차단재 시공방법

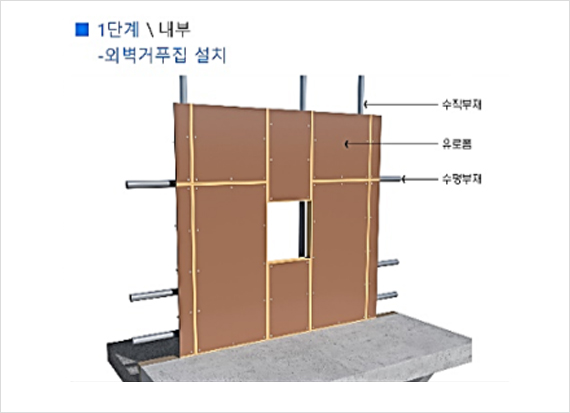

  • 1단계[내부] 외부거푸집 설치
  • 2단계[내부] 창틀거푸집 설치
  • 1단계[내부] 외부거푸집 설치
  • 2단계[내부] 창틀거푸집 설치
  • 1단계[내부] 외부거푸집 설치
  • 2단계[내부] 창틀거푸집 설치
  • 1단계[내부] 외부거푸집 설치
  • 2단계[내부] 창틀거푸집 설치
  • 1단계[내부] 외부거푸집 설치

제품종류

제품요약도면
모델명 크기(mm) 적용 부위 비고
(NF) W200-A1 200x130x1,000 이중창용 일자형

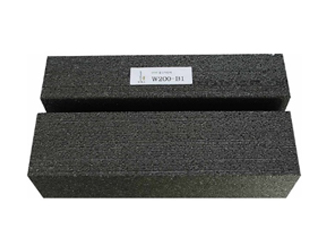

(NF) W200-B1 200x130x1,000 커튼월용
(NF) W200-C1 140x130x1,000 외단열용
(NF) W150-A1 200x80x1,000 이중창용
(NF) W150-B1 140x80x1,000 외단열용

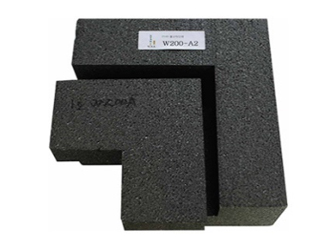

(NF) W200-A2 300x300x130 이중창용 ㄱ자형
(NF) W200-B2 300x300x130 커튼월용
(NF) W200-C2 300x300x130 외단열용
(NF) W150-A2 300x300x80 이중창용
(NF) W150-B2 300x300x80 외단열용

* NF는 준불연을 의미합니다.
